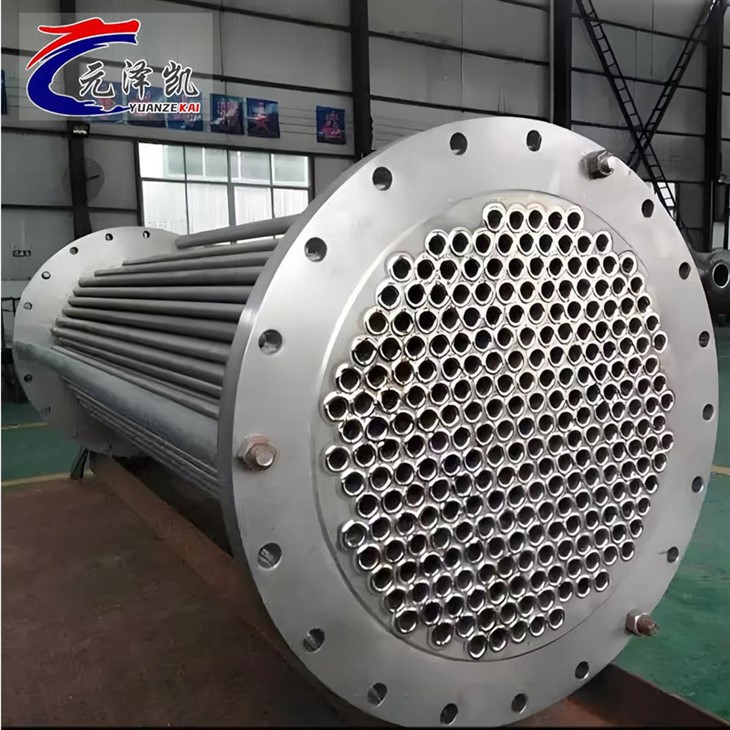

Shell og rørvarmevekslere

En skal og rørvarmeveksler er en type vægvarmeveksler, der bruger rørbundt lukket i skallen som varmeoverførselsoverfladen. Denne varmeveksler har en simpel struktur, lave omkostninger, et bredt flow-tværsnit og er let at slappe af. Imidlertid er dens varmeoverførselskoefficient relativt lav, og den optager en stor gulvplads. Det kan konstrueres af forskellige metalstrukturmaterialer, såsom rustfrit stål, titanium, titanium-stålkompositmaterialer og nikkelbaserede materialer. Det er velegnet til applikationer med høj temperatur og højtryk og er den mest anvendte type varmeveksler.

De vigtigste kontrolparametre for en skal og rørvarmeveksler inkluderer varmeområde, varmtvandsstrøm, varmeoverførselskapacitet og varmemediumparametre.

Varmeoverførselskoefficient: 6000-8000 m/m² · grad

Højtemperaturresistens: Op til 400 grad

Højtryksmodstand: Op til 2,5 MPa

Varmevekslingskurs (QH): 140–1350 kW

Varmeopbevaring: større end eller lig med 30 min QH

Anvendeligt damptryk: {{0}}. 2–0,6 MPa

Opvarmning af vandindløb og udløbstemperatur: 10 grader / 60 grad

Opvarmning af vandkationskoncentration: mindre end eller lig med 0. 003 MPa

Denne reviderede version korrigerer grammatiske fejl, mens de tekniske detaljer er intakte. Fortæl mig, hvis du gerne vil have yderligere forbedringer!

Fordi temperaturen på væsken inden i og uden for rørene adskiller sig, varierer temperaturerne på skallen og rørbundt i varmeveksleren også varierer. Hvis temperaturforskellen er betydelig, genereres betydelig termisk stress inden for varmeveksleren, hvilket potentielt får rørene til at bøje, bryde eller løsne fra rørpladen. Derfor, når temperaturforskellen mellem rørbundt og skallen overstiger 50 grader, skal der træffes passende kompensationsforanstaltninger for at eliminere eller reducere termisk stress.

Baseret på de anvendte kompensationsforanstaltninger, kan skal og rørvarmevekslere klassificeres i følgende hovedtyper:

Prestationssammenligning af forskellige typer varmevekslere:

1. Bestem det krævede varmeudvekslingsområde baseret på de kendte strømningshastigheder for de kolde og varme væsker, deres oprindelige og endelige temperaturer og deres specifikke varmekapacitet. For at estimere varmeudvekslingsområdet foreløbigt, skal du først antage en varmeoverførselskoefficient, bestemme varmevekslerstrukturen og derefter verificere varmeoverførselskoefficienten (K -værdien).

2. Når du vælger en varmeveksler, skal du overveje trykniveauet, driftstemperaturen og forbindelsesbetingelserne for grænsefladen. Under den forudsætning, som trykfald og installationsbetingelser tillader, bør en skal og rørvarmeveksler med en mindre diameter og udvidet struktur vælges, da dette hjælper med at forbedre varmeudvekslingskapaciteten.

3.. Trykfaldet af varmeveksleren skal ikke være for stort og styres generelt mellem 0. 0 1 og 0,05 MPa.

4. strømningshastigheden skal tage hensyn til viskositeten af ​​væsken. For væsker med høj viskositet skal strømningshastigheden være mellem 0. 5 og 1. 0 m/s; For generelle væsker skal det være mellem 0. 4 og 1. 0 m/s; og for væsker, der er tilbøjelige til skalering, skal strømningshastigheden være mellem 0. 8 og 1,2 m/s.

5. Et filter skal installeres, før vand med høj temperatur kommer ind i varmeveksleren.

6. De kombinerede resultater af den individuelle behandling og konfiguration af varmeveksleren på varmeudvekslingsstationen skal opfylde den samlede opvarmningsbelastning og reguleringskrav. For at imødekomme brugerens krav om varmebelastning skal antallet af varmevekslere med den samme varmeoverførselskoefficient ikke være mindre end 2 og bør ikke overstige 5.

1. varmeveksleren skal gennemgå en vandtrykstest ved 1,5 gange det maksimale arbejdstryk. Dampsektionen skal testes ved et tryk, der ikke er lavere end dampforsyningstrykket plus 0. 3 MPa, mens sektionen med varmt vand ikke skulle være lavere end 0. 4 MPa. Under testtrykket skulle der ikke være noget trykfald i 10 minutter.

2. Der skal reserveres tilstrækkelig plads i frontenden af ​​skallen og rørvarmeveksleren til at udtrække og fjerne rørbundt. Afstanden mellem hovedet og væggen eller loftet skal ikke være mindre end længden af ​​varmeveksleren, og den klare bredde af udstyrsoperationskanalen skal ikke være mindre end 0. 8 m.

3. installationshøjden på forskellige ventiler og instrumenter skal muliggøre praktisk drift og observation.

4. den lodrette clearance mellem det højeste punkt i det øverste tilbehør af varmelegemet (typisk henvisning til sikkerhedsventilen) og det laveste punkt i bygningsstrukturen skal opfylde installations- og inspektionskrav og bør ikke være mindre end 0. 2 m.
